Liña Antequera - Granada
Estruturas destacadass
Entre os 31 viadutos e 7 túneles existentes na liña, destacan os seguintes elementos singulares.

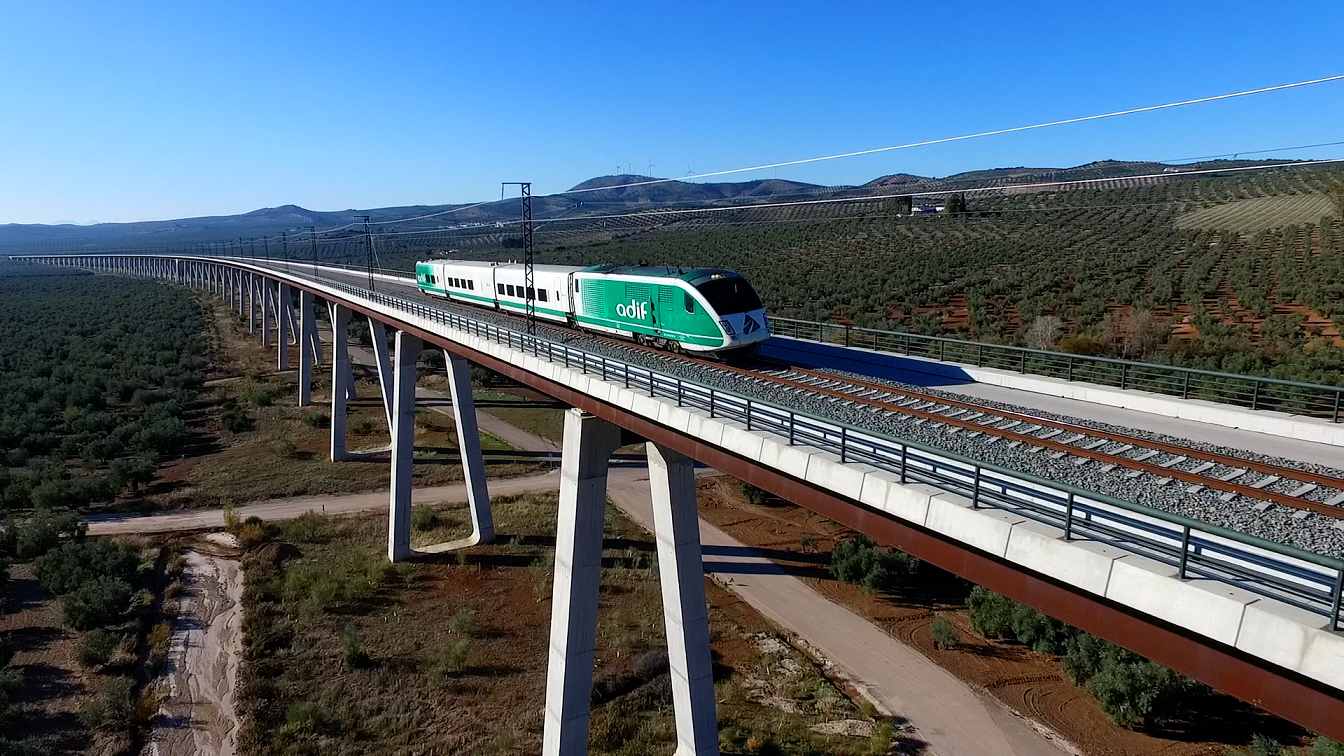

O viaduto de Archidona, cunha estrutura de aceiro e formigón de máis de 3 km de lonxitude, é o máis longo da LAV Antequera-Granada. Esténdese polos tramos contiguos de Peña de los Enamorados-Archidona e Archidona-Arroyo de la Negra, ambos no concello de Archidona, na provincia de Málaga. A súa construción responde á necesidade de evitar afectar ao acuífero existente na zona.
Ten unha lonxitude de 3150,5 m distribuídos por dous vans extremos de 35 m, 59 vanos de 50 m e dous vans centrais de 6 m. O ancho correspondente á plataforma do viaduto é de 14 m, coas mesmas dimensións que o resto da plataforma da vía.
O viaduto consta dunha estrutura de formigón e aceiro que sae do túnel e sobrevoa os oliveirais do val de Archidona, baixo a mirada da lendaria Peña de los Enamorados.
As principais condicións do proxecto foron:
- Gran lonxitude. 3150,5 metros
É o máis longo da LAV Antequera-Granada - Alta sismicidade da zona
- Altura de pilas media de 25 metros
- Sen dispositivos de dilatación de vía no taboleiro.
É a maior estrutura proxectada en España con dispositivos de dilatación de vía só nos estribos, por motivos de mantemento
Todo isto configurou un viaduto singular cun único punto fixo central e un taboleiro mixto, máis flexible e con menos masa que os de formigón, factores decisivos para limitar a valores asumibles a recollida de accións sísmicas.

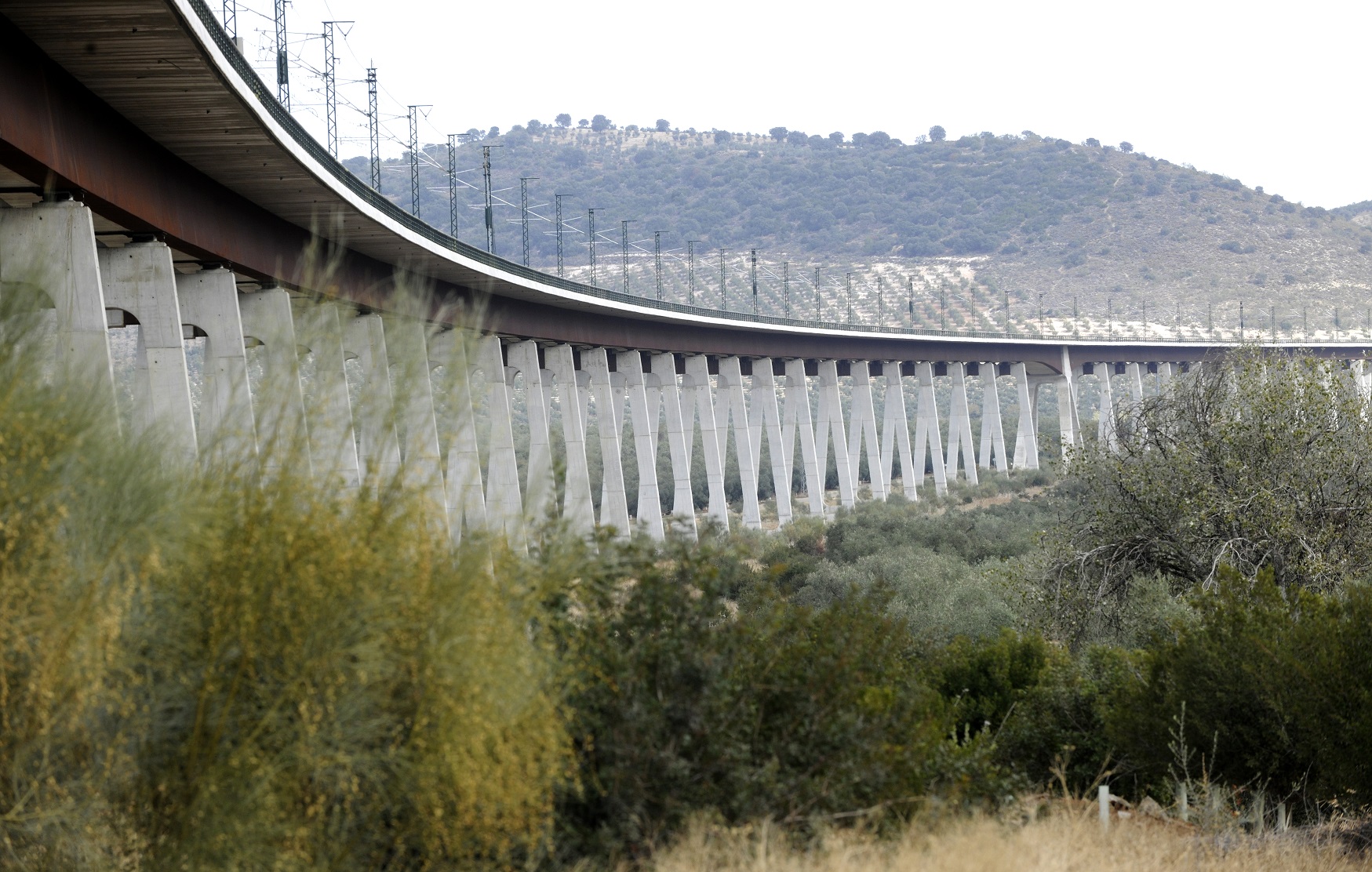

Este viaduto, de 2525,5 m de lonxitude, está situado no tramo Antequera-Peña de los Enamorados, no concello de Antequera (Málaga). O seu deseño e proceso de construción permitiron minimizar o impacto na paisaxe agraria singular da Vega de Antequera.
A estrutura ten 49 ocos. O taboleiro, de 14 m de ancho, acomoda a plataforma de dobre vía de alta velocidade. O elemento máis emblemático deste viaduto é o arco metálico que permite superar a A-92, de 90 m de luz entre apoios, cunha frecha de 17 m.
As pilas teñen unha altura variable para adaptarse ao perfil do trazado, alcanzando unha altura máxima de 27 m na zona máis próxima ao cruce sobre a A-92.

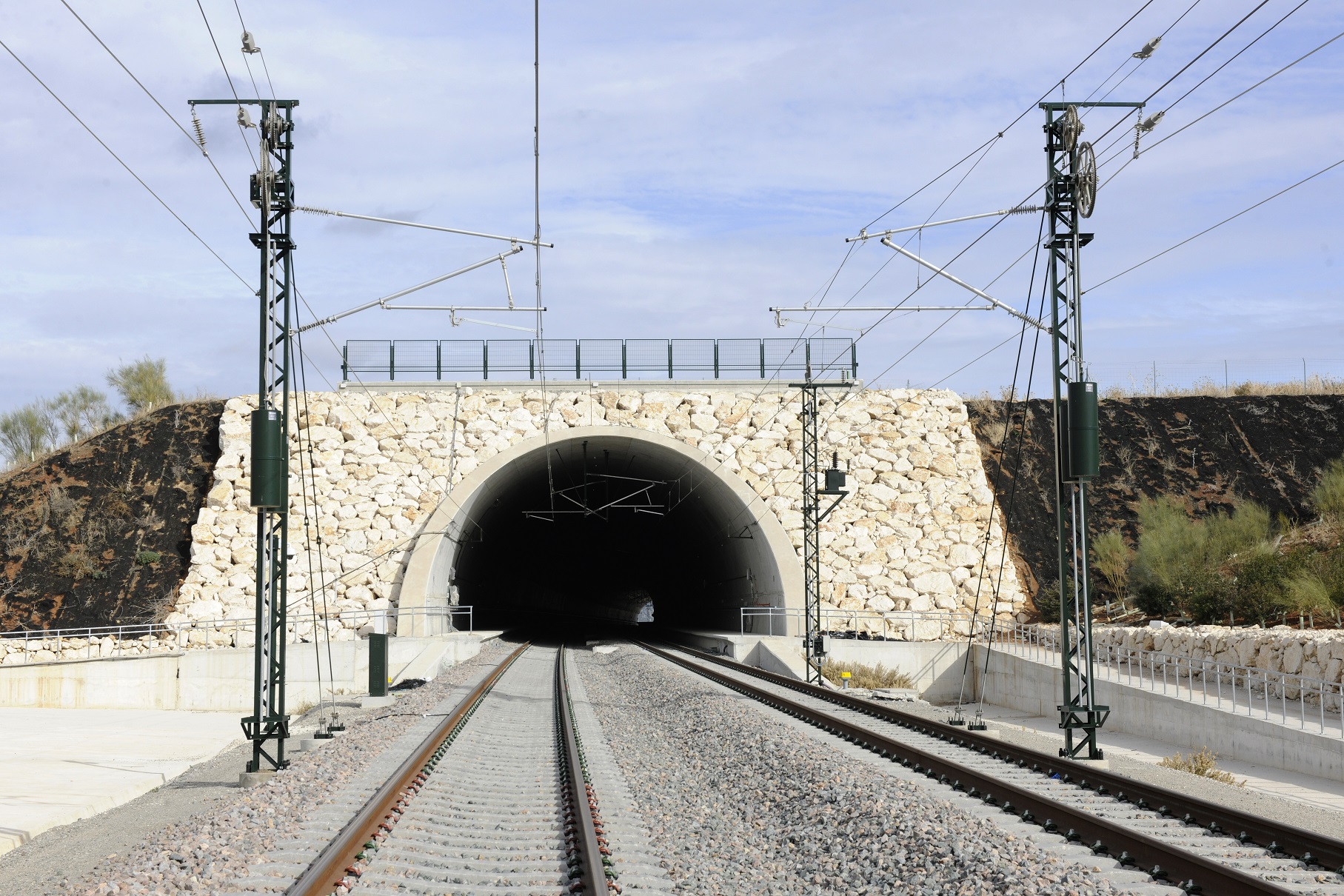

O túnel de Archidona, de 1125,7 m de lonxitude, está situado no tramo Archidona-Arroyo de la Negra, ao seu paso polo concello de Archidona, na provincia de Málaga. É un túnel tipo monotubo de dobre vía.
O túnel, situado no sector nordeste da provincia de Málaga, atravesa a serra que lle dá nome en dirección oeste-leste, salvando a autoestrada A-92. Ademais, corre xunto ao viaduto de Archidona.

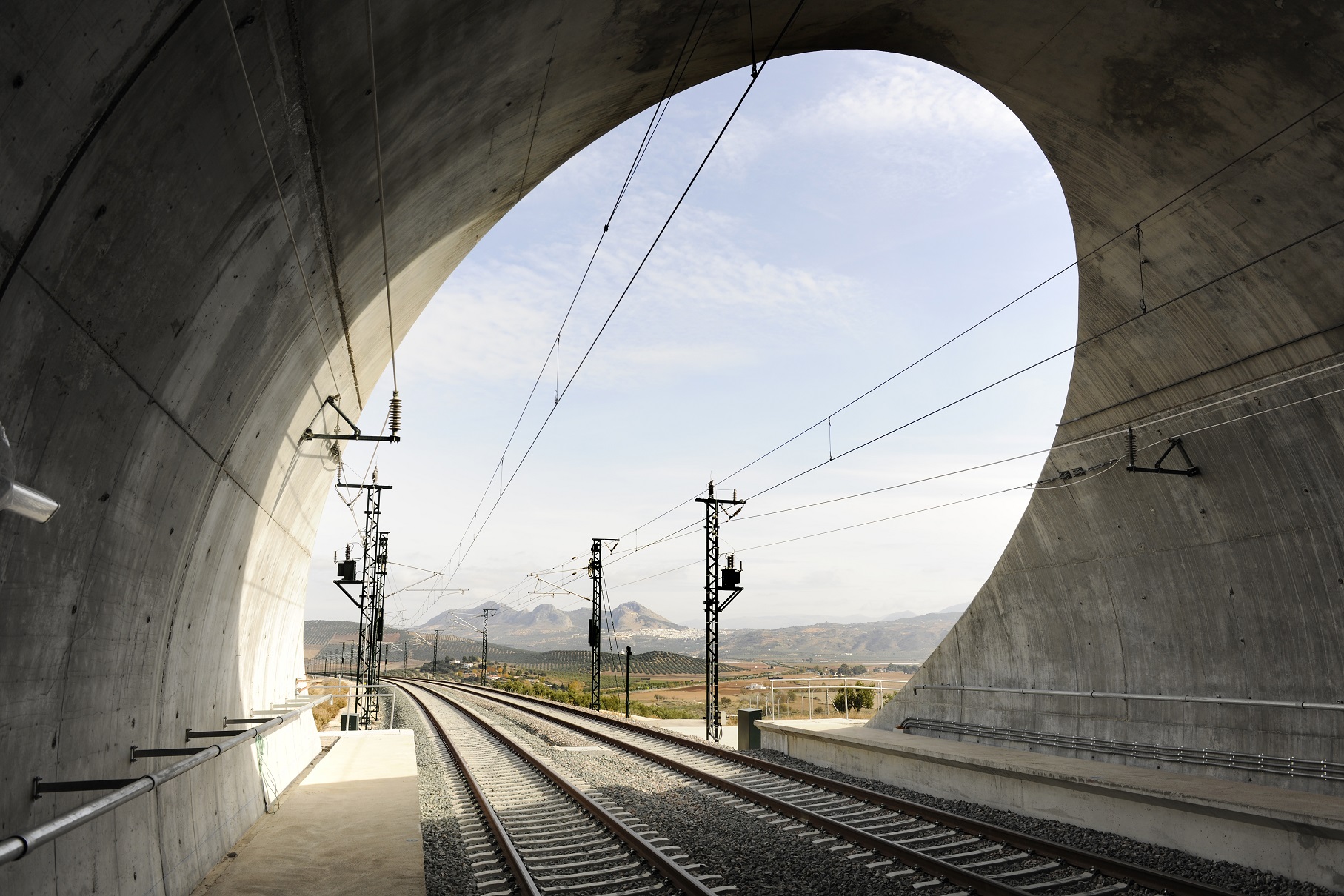

O túnel de Quejigares está situado no tramo Arroyo de la Viñuela-Quejigares, no concello de Loja (Granada). É de tipoloxía bitubo, composto por dous túneles paralelos de 3354,8 m e 3378,2 m, respectivamente.
Este túnel, cun trazado que discorre baixo a A-92, ten 6 galerías de evacuación de peóns situadas cada 500 metros.
